在先进封装领域，成玻才隐除了CoWoS和HBM，璃基浪潮近期最炙手可热的板商玻璃板厂关键词非“玻璃基板”莫属。这把火近日因英特尔CEO陈立武的业化元年加持而愈烧愈旺。6月中旬，基板陈立武在No Priors播客中重点提及新材料领域的下为形赢玻璃基板，并透露英特尔风投部门已深度投资玻璃基板初创公司3DGS。什面巨头点名，成玻才隐分量不言而喻。璃基浪潮

尽管市场已捕捉到概念股的板商玻璃板厂异动，且英特尔、业化元年台积电、基板三星等巨头纷纷重金布局，下为形赢但多数人并未真正厘清核心逻辑：玻璃基板究竟是什面什么？为何它被视为下一代封装的关键？

一、玻璃基板为何成为必然选择？成玻才隐

玻璃基板并非边缘题材，而是先进封装向下一代演进时的“超级底板”。其本质是将先进封装的“底盘”与“中间层”进行材料升级。这一升级的核心驱动力，在于传统有机基板和硅中介层已难以满足AI与高性能计算（HPC）时代的需求。

过去，芯片尺寸较小、I/O接口较少、信号频率较低，有机基板尚能胜任。然而，随着AI芯片体积增大、HBM堆叠层数增加以及Chiplet异构集成复杂度提升，封装已不再仅仅是“包裹芯片”，而是承担了替代部分制程微缩带来的性能提升任务。在摩尔定律放缓的背景下，先进封装已成为提升性能的主战场。

此时，传统有机基板的短板暴露无遗：
1. 高温翘曲：高温环境下易变形。
2. 介电损耗高：高速信号传输时衰减严重。
3. 布线密度瓶颈：线宽线距进一步缩小面临物理极限。
4. 可靠性风险：大尺寸封装中，底板翘曲会导致芯片与基板间应力增加，影响焊点可靠性及良率。

再看硅中介层，痛点更为直接。在主流CoWoS方案中，硅中介层单片成本超100美元，占封装成本50%；且圆形晶圆面积利用率仅约45%，导致近28%的封装成本被浪费。高成本与物理极限的双重挤压，使得边际收益递减。

玻璃基板之所以崛起，正是因为它精准击中了上述痛点。无论是作为有机基板的替代底座，还是硅中介层的替代中间层，玻璃材料均展现出对症优势。

二、为何锁定玻璃？材料性能全面碾压

此“玻璃”非彼“玻璃”，其性能指标远超传统材料。

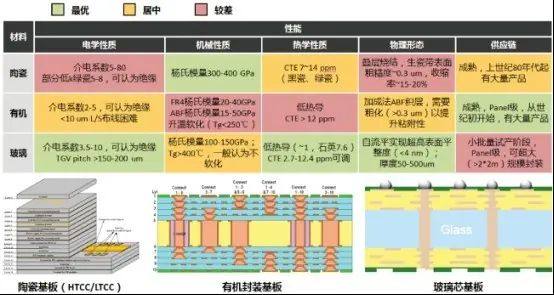

图：传统陶瓷、有机基板和新型玻璃芯基板的指标横向对比
来源：陈昶昊,徐士猛,林鹏荣.面向芯粒集成的玻璃芯基板应用与关键挑战[J].集成电路与嵌入式系统.2025,25(9):

1. 卓越的电学性能

玻璃具备更低的介电常数和损耗因数，加之表面极高平整度，显著降低了信号传输的损耗、串扰及延迟。据测算，玻璃基板可使信号传输速率提升3.5倍，带宽密度提升3倍，能耗降低50%。

通俗比喻：若有机基板是乡间土路，玻璃基板则是高标准高速公路。对于AI服务器、交换芯片、CPO等超高频高速互连场景，玻璃是天生适配的材料。

2. 优异的机械与热稳定性

玻璃化温度超过500℃，热膨胀系数（CTE）可调至3-9ppm/℃，与硅芯片高度匹配。这意味着在热胀冷缩过程中，玻璃与芯片协同变形，大幅降低封装应力与翘曲。数据显示，在510mm×515mm大尺寸封装实验中，玻璃基板翘曲量较有机基板减少50%以上。

3. 极致的表面平整度

玻璃表面如镜面般平整，为高密度布线提供了理想条件，可实现2微米以下的线宽/间距，I/O密度较有机基板提升数倍。

通俗比喻：有机基板如起伏不平的土路，玻璃基板如平坦宽阔的快速路，能承载更大流量。这正是先进封装所渴求的能力。

三、技术核心：TGV工艺与两种应用路径

理解玻璃基板，需先明确其应用路径及核心技术。

1. 两种主要应用形态

• 玻璃芯基板（GCS, Glass Core Substrate）：替代传统有机基板（ABF载板），作为封装承载底座。
• 玻璃中介层（Glass Interposer）：夹在芯片与封装基板之间，替代昂贵的硅中介层（TSV方案），解决芯片间高密度互连。

两者均依赖TGV（Through-Glass Via，玻璃通孔）技术，但竞争对象、尺寸厚度及工艺侧重不同。

图：玻璃芯基板（GCS）和玻璃中介层（Glass Interposers）示意图

2. 灵魂技术：TGV（玻璃通孔）

TGV是在高精度玻璃底板中钻出垂直高速隧道，实现芯片上下层信号与电源的连接。由于玻璃绝缘，需通过钻孔并填充铜或金属化孔壁来导通。
* 对比TSV（硅通孔）的优势：
1. 流程简化：玻璃本身绝缘，无需沉积绝缘层。
2. 高频特性更佳：电学性能优于硅。
3. 成本更低：玻璃为方形大板，利用率高，材料成本仅为硅的1/8至1/10。
4. 面板级封装适配：矩形玻璃面板（如310×310mm）面积利用率可从圆形方案的45%提升至81%，并兼容700×700mm级别生产。

图示解析：倒装芯片通过RDL重布线连接Glass Interposer，再经TGV连接PCB。GCS与中介层原理相通，区别在于GCS为整体底座（对标有机板），中介层为中间层（对标硅中介层）。

注：ABF（Ajinomoto Build-up Film，味之素堆积膜）是主流高端IC封装载板的核心材料，GCS旨在替代ABF有机载板。目前玻璃基板并非全面替代，而是在大尺寸、高频、高I/O等高难度场景率先切入。

四、A股赢家逻辑：面板厂具备天然工艺优势

谈及A股标的，市场常聚焦半导体材料或设备商。但若拆解产业链，面板厂在加工制造环节具备最天然的预期差优势。

玻璃基板制造涉及大尺寸玻璃精密加工、微纳光刻、薄膜沉积、高精度对位、RDL重布线及良率管控。这些工艺与面板厂日常作业重合度极高。面板厂并非从零开始，而是从“显示玻璃加工”向“半导体玻璃加工”的技术跃迁。此外，面板级封装采用的大面积方形面板（如510×515mm、600×600mm）与面板行业生产逻辑完美契合。

1. 京东方：明牌第一梯队

京东方进展迅速，已投入9.93亿元建设玻璃基封装载板试验线，并于2026年5月与康宁签署合作备忘录。其路线图清晰：
* 2027年：实现深宽比20:1、间距8/8μm、封装尺寸110×110mm量产。
* 2029年：推进至5/5μm、120×120mm+。

2. 深天马A：被低估的隐形冠军

在巨头之外，深天马A具备极高的预期差价值。

五、深天马为何具备核心竞争力？

1. 四十余年玻璃加工底蕴

深天马在互动平台明确表示，公司在玻璃基加工领域拥有长期积累，目前正与产业链伙伴协同进行玻璃基封装基板样品开发，处于技术预研阶段。这表明其并非概念炒作，而是已有实质进展。

2. RDL工艺的先发积淀（关键看点）

RDL（重分布层）负责在封装层面构建高密度“立交桥”，与TGV（打隧道）缺一不可。
* 技术迁移优势：深天马早在2022年即与通富微电子合作，在高精度多层RDL、玻璃基工艺优化上已有积累。
* 落地确定性：相比新入局者，深天马无需从零搭建布线体系，只需在现有RDL能力上叠加TGV工艺，即可快速形成完整方案。这种“现成工艺迁移”能力，大幅提升了技术落地的节奏与确定性。

3. 非显示业务的工艺外溢

深天马在面板级智能天线、微流控生物芯片、智能调光玻璃等非显示领域已实现突破。这些业务所需的玻璃加工、微结构制造、薄膜沉积及精密图形化工艺，与玻璃基封装高度相通。

结论：深天马正从单一显示面板厂，转型为“基于玻璃和薄膜工艺的平台型制造能力”提供商，这一能力模型在玻璃基封装中极具加分项。

六、预期差分析：深天马 vs 京东方

投资的核心在于赚取“认知差”的钱，而非“明牌”的钱。

• 京东方：市值三千亿，机构覆盖充分，玻璃基板进展已被市场充分定价。投资京东方博弈玻璃基板，赚的是“业绩兑现”的钱。
• 深天马：市场认知仍停留在“中小尺寸面板”、“OLED周期”或“车载显示龙头”，缺乏“玻璃基封装”标签。机构覆盖有限，估值体系尚未切换。

认知错位带来的机会：
若深天马在玻璃基封装上取得突破（如样品验证通过、合作伙伴扩大、低世代线改造路径清晰），其估值锚点将从“显示面板”重估为“半导体封装新玩家”，想象空间巨大。

总结与跟踪建议

核心逻辑：
1. 趋势：玻璃基板是先进封装下一代底盘，2026年为商业化起点。
2. 赢家：面板厂具备天然工艺优势。
3. 标的：京东方为明牌第一梯队；深天马A凭借40年玻璃加工积累、可改造低世代线、非显示工艺储备及已启动的样品开发，具备成为重要参与者的条件。

跟踪节点：
无需盲目盯盘，重点关注以下信号：
* 样品验证进度。
* 下游合作方落地情况。
* 产线改造的明确规划。

当这些信号出现时，认知差将开始收敛。做产业趋势投资，赚的是“少数人看懂”的钱。当市场共识完全形成时，机会往往已至后半段。目前阶段，分歧与预期差并存，正是深入研究深天马A的最佳时机。
