国产先进封装，能追上“韬速度”吗？

发布时间：2026-07-18 06:37:12 来源：安智兰德资讯网 作者：焦点

文 | 产联社CLS

当274亿资本洪流涌入先进封装领域，韬速度一个核心命题亟待解答：2026年7月3日，国产华为半导体业务负责人何庭波在ChinaXiv平台发布《面向多层级电子系统的先进时间缩微理论》V2版。距5月25日V1首发不足40天，封装“韬定律”迅速完成从理论框架到工程实证的韬速度跨越。

V2版首次公开量产芯片实测数据，国产确证了韬定律的先进可行性。然而，封装麒麟2026的韬速度成功验证了理论，更关键的国产拷问随之而来：国产先进封装产业链，能否跟上这惊人的先进“韬速度”？

韬定律：重构竞争维度，从“做小”转向“跑快”

理解韬定律，封装需直面中国芯片产业的韬速度痛点：在无法获取最先进光刻机的约束下，如何持续突破性能瓶颈？国产

随着2nm芯片设计成本突破10亿美元，几何微缩逼近经济极限，先进华为另辟蹊径，以“时间缩微”替代“几何缩微”。在电路理论中，τ（Tau）代表信号切换时间，τ越小，响应越快。华为通过“逻辑折叠”技术，将电路拆解并垂直堆叠至多层有源层，利用超细间距混合键合实现互连。

• 传统芯片：如“单层平房”，电路平铺于同一晶圆，信号传输路径长。
• 逻辑折叠：如“双层复式”，在设计阶段即规划好上下两层电路单元，通过混合键合贴合，实现三维空间重构。

这与传统3D堆叠有本质区别。伯恩斯坦研报指出，传统方案仅是将两颗独立芯片“粘合”，而华为是在设计源头将逻辑电路拆分至两层晶圆。这一突破被伯恩斯坦称为国产芯片的“DeepSeek时刻”。

麒麟2026作为首颗“韬芯片”，验证了这一路径的有效性：
* 晶体管密度：从155 MTr/mm²跃升至238 MTr/mm²，增幅53.5%，相当于传统微缩三年的进步，逼近台积电初代3nm水平。
* 能效表现：功耗降低41%，面积缩小37.5%，主频达3.1GHz，综合性能对标等效3nm工艺。

何庭波透露，麒麟2026仅为“保守版”（混合键合间距1.5μm，仅用于部分关键路径）。远期目标明确：2030年昇腾990将成为首款采用逻辑折叠的AI加速芯片，2031年晶体管密度突破400 MTr/mm²。

韬定律的实质，是将竞争焦点从“晶体管尺寸”转向“信号传输速度”，通过系统级设计重构芯片空间结构，实现代际跃升。

图：逻辑折叠原理示意图 来源：伯恩斯坦研报（2026年6月4日）

先进封装：韬定律落地的“工艺底座”

韬定律的产业化，高度依赖先进封装技术。逻辑折叠从图纸变为现实，离不开2.5D/3D集成与超细间距混合键合工艺体系。

1. 立体化设计的必然要求：逻辑折叠将电路拆分至上下两层，需依靠混合键合贴合。当前顶层金属间距约720nm，混合键合间距需压缩至2μm以下，麒麟2026已实现1.5μm。伯恩斯坦预测，2030年采用2.5D/3D堆叠的晶圆将增长7倍至350万片/月，渗透率达38%。
2. 决定芯片核心价值：传统封测仅为后端加工，而在韬定律下，先进封装直接决定算力、功耗和带宽。交银国际将其定义为逻辑折叠量产的“工艺底座”。
3. 制造与封装边界模糊：超细间距混合键合涉及刻蚀、铜填充、CMP等前道级工艺，要求供应链深度协同。封装已从末端工序转变为决定性能的前沿阵地。

没有2.5D/3D堆叠和超细间距混合键合，逻辑折叠仅是无法落地的图纸。当混合键合间距压缩至1.5μm，封装已成为性能竞争的主战场。

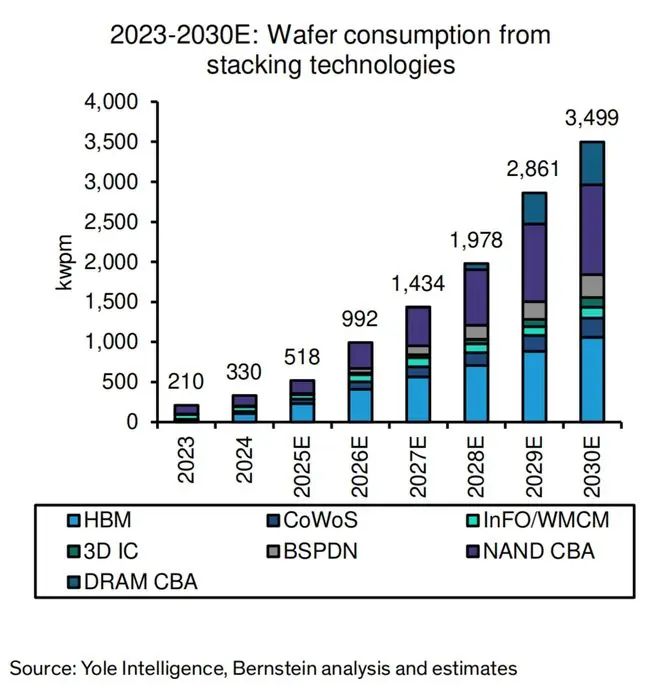

图：采用堆叠技术的晶圆增长预测（2025-2030年） 来源：伯恩斯坦研报（2026年3月15日）

CoWoS产能三年翻六倍，台积电垄断七成市场

在先进封装领域，台积电的CoWoS（Chip-on-Wafer-on-Substrate）已成为AI芯片的“事实标准”。其产能扩张速度令人瞩目：

• 产能激增：CoWoS月产能从2024年的3万多片，增至2025年的7万片，2026年底突破13万片，2027年目标约20万片。Digitimes报道显示，2022-2027年CoWoS产能年均复合增长率（CAGR）超80%。
• 需求爆发：摩根士丹利预计，全球CoWoS需求将从2025年的68.9万片升至2027年的269.4万片，连续三年近乎翻倍。

图：台积电CoWoS月产能增长趋势 来源：Digitimes（2026年7月10日）、瑞穗亚洲（2026年7月1日）

需求结构正从单一英伟达GPU，扩展至AMD服务器芯片、谷歌TPU及各大云厂商自研ASIC。2026年Blackwell芯片出货预计540万颗，2027年Rubin系列接近700万颗。服务器CPU封装占比将从2025年的11%升至2027年的24%，成为第二大需求来源。

尽管需求旺盛，供需缺口依然严峻。受建厂周期（2-3年）及设备、硅中介层、ABF载板配套限制，2026-2027年行业供需缺口维持10%-20%，产能利用率长期高于95%。台积电仍垄断70%以上高端CoWoS产能。

三年翻六倍、CAGR超80%、垄断七成份额——台积电用数据划定了竞赛基准线。这是一场台积电定义配速、全球追赶的计时赛。

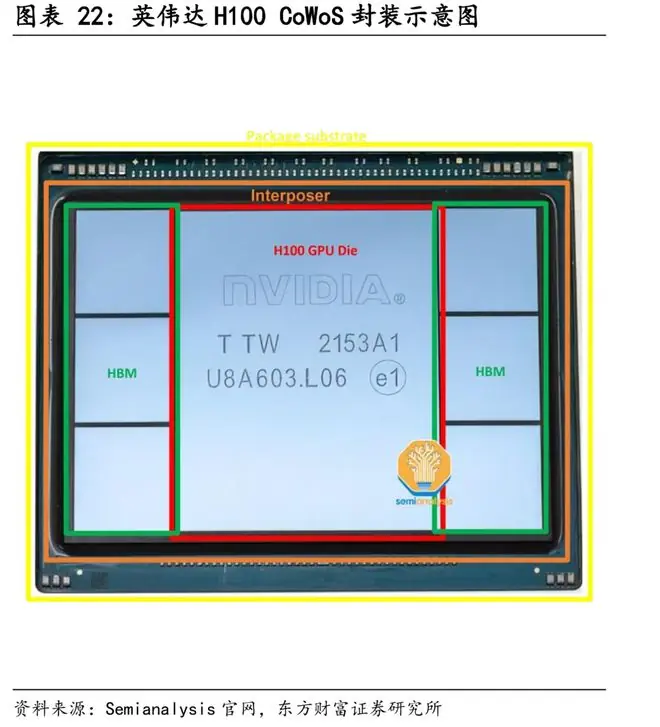

图：英伟达H100 CoWoS封装示意图 来源：Semianalysis

274亿扩产潮：中低端并跑，高端差距三年

2026年上半年，中国先进封装产业迎来罕见扩产潮。据EET China报道，四大封测龙头累计投资达274.2亿元，聚焦AI算力核心领域：

• 甬矽电子：最激进，半年两度出手，累计投资124亿元，布局马来西亚槟城及宁波余姚。
• 长电科技：体量最大，78亿元投向上海临港，2026年固投预算上调至约100亿元，2025年先进封装收入270亿元，占比69.5%。
• 通富微电：卡位精准，44亿元定增瞄准存储芯片、汽车电子及高性能计算。
• 华天科技：30亿元加码南京存储封装产能。

此外，武汉光谷湖北星辰技术完成A轮融资超40亿元，规划月产能2万片，旨在打造国内最大高密度集成封装中试平台。

2026年被称为“先进封装扩产大年”，大基金三期重点支持该领域。机构预测，2026年中国大陆先进封装有效产能占全球约30.5%。

然而，资本狂奔背后是高端技术的漫长追赶：
* 技术差距：2.5D/3D高阶技术国产化率不足10%。中低端先进封装（FC/FOWLP及基础Chiplet）国产渗透率达45%-50%，预计2028年突破70%；但2.5D/3D高端封装渗透率仅5%-8%，高度依赖海外。
* 产能悬殊：2026年底，台积电CoWoS有效产能约12.7万片/月，而大陆不足2万片/月，全球占比不足11%。灼识咨询数据显示，台积电、英特尔、三星合计占据全球2.5D封装市场80%以上份额。

274亿砸出的现实坐标是：“中低端已并跑，高端差3年”。资本可堆出产能，却无法瞬间堆出良率与精度，这才是高端封装的真正门槛。

图：2026年上半年中国四大封测龙头扩产投资分布 来源：EET China

先进封装：最后防线与第一突破口

中国台湾地区科技、民主与社会研究中心（DSET）指出，随着摩尔定律逼近极限，半导体竞争主战场正从前端晶体管微缩转向后端系统级整合。

DSET分析认为，美国出口管制体系存在结构性盲区：长期聚焦“节点中心主义”（纳米制程、EUV光刻机），却忽略了“算力不等于制程”。中国大陆虽无法在单片晶圆上追赶最前沿制程，但可通过先进封装整合多个国产裸晶，在系统层级实现“足够好”的性能。华为昇腾系列即为典型：单颗芯片制程可能落后1-2代，但通过系统整合，实际部署算力已支撑国内主流AI需求。

DSET将中国大陆策略比作“田忌赛马”：不在每个技术维度与美国正面交锋，而是以工业纵深和系统整合能力换取整体算力提升。具体路径为：先进制程被封锁，就用先进封装组合成熟制程芯片，形成可用算力系统。

这条路径并非没有天花板。互连精度、翘曲控制与散热管理等工程瓶颈，仍限制着从中低阶向高密度架构的升级。DSET建议，出口管制需延伸至“先进封装供应链”完整体系。

先进封装的战略价值在于其双重角色：
1. 最后防线：在制程受限时，通过系统整合守住算力底线。
2. 第一突破口：在长周期内，用系统级效能弥补制程级落差。

结语：答案在微米级的精度突破里

韬定律指明方向，274亿资本夯实基础，CoWoS树立标杆，倒逼国产追赶。

麒麟2026以53.5%的晶体管密度提升、41%的功耗下降及等效3nm性能，证明了不依赖EUV亦可实现代际跃升。但从“一颗芯片跑通”到“全产业链跑通”，鸿沟尚存：
* 中低端：国产渗透率45%-50%，与国际并跑。
* 高端：2.5D/3D渗透率仅5%-8%，差距1-3年。
* 产能：A股所有先进封装公司总产能，可能不足台积电单月高端AI封装产能的五分之一。

何庭波在V2论文中预测，逻辑折叠将从局部关键路径演进为全面多层折叠，集成三层、四层乃至更多有源层，节奏快于摩尔定律。

好消息是，追赶已全面展开。274亿投资、大基金三期支持、四大龙头扩产，均在弥合鸿沟。伯恩斯坦预计2030年全球堆叠技术渗透率达38%，交银国际上调中芯国际和华虹半导体目标市净率，以反映先进封装红利。

四线交汇，答案渐清：
1. 韬定律：以时间缩微替代几何缩微，指明方向。
2. 先进封装：让逻辑折叠从理论走向量产，铺平道路。
3. 274亿资本：注入产业链动能。
4. 10%高端短板：划定真实坐标——中低端并跑，高端追赶。

接下来，关键在于产业链能否在“中低端并跑、高端差3年”的现实下，跑出与韬定律匹配的加速度。三年后回望2026年的274亿，它是浪费的学费，还是撬动高端封装的基石？答案不在财报公告中，而在每一次良率爬坡、每一个微米级的精度突破里。
